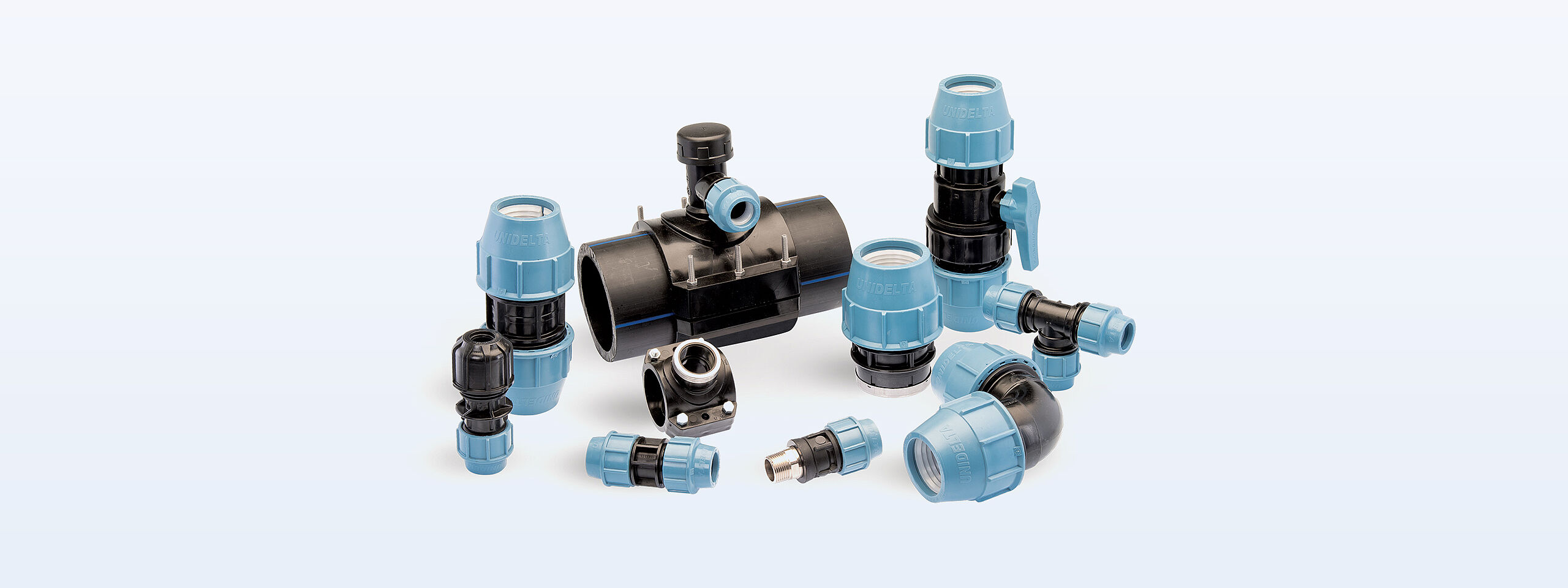

Übersicht der PP-Klemmfittings von UNIDELTA vor blauem Hintergrund

Unidelta

Vom innovativen Vorreiter zum Marktführer

Fiedler Kunststofftechnik
Kurfürstenstraße 42
36381 Schlüchtern
06661/74789-0

Unidelta

Langlebig und anwendungsfreundlich

Im Jahr 1973 wurde das Familienunternehmen Unidelta in Vestone (Brescia) in Italien gegründet. Die Brüder Leandro und Eugenio Freddi setzten als Pioniere der Branche auf Polyethylen als innovatives, leichtes und resistentes Material für die Herstellung von Rohren und Rohrverbindern. Ihr Erfolg gab ihnen Recht, und Polyethylen verdrängte schließlich Metall als Standardmaterial für Rohre in der Haustechnik, für Bewässerungssysteme und im Sanitärbereich vom Markt.

Die Produkte von Unidelta stehen nicht nur für Qualität, sondern auch für Langlebigkeit und beste Anwendungsfreundlichkeit. Mit diesen Vorzügen ist Unidelta unbestritten einer der Marktführer für hochwertige Anwendungen in der Wassertechnik.

Die bewährten Konstruktionen gewährleisten einen zuverlässigen Durchlauf von Flüssigkeiten und garantieren eine perfekte hydraulische Dichte im Betrieb von unter Druck stehenden Anlagen in Verbindung mit Polyethylenrohren.

Seit 1992 bringt die Fiedler Kunststofftechnik Vertriebsgesellschaft mbH das Produktsortiment von Unidelta auf den deutschen Markt. Die langjährige Partnerschaft der beiden Unternehmen steht für Verbindlichkeit und Expertise, die dem Fachhandel zugutekommen.

Zwei Männer betrachten eine technische Zeichnung vor einem Erdgraben, in dem Rohrleitungen verlegt wurden

Wirtschaftlich und unkompliziert

Die Unidelta Klemmfittings für PE-Rohre sind überaus vorteilhaft, da sie einfach vor Ort, ohne Spezialwerkstoffe und unter nahezu allen äußeren Bedingungen montiert werden können. PP-Klemmfittings sind jederzeit wieder lösbar und somit wiederverwendbar.

Verlegte PE-Rohre verbunden durch PP-Klemmfittings von UNIDELTA im Erdreich

Dauerhafte Durchflussgarantie

Unidelta Klemmfittings sind korrosionsbeständig, daher ist eine Isolierung im Erdeinbau nicht erforderlich. Auch Inkrustationen sind mit Unidelta Klemmfittings kein Thema. Ein durchflussminderndes „Zuwachsen“ kommt anders als bei metallischen Verbindern bei Unidelta Klemmfittings nicht vor.

Ein Mann montiert mit Hilfe eines Werkzeugs ein PP-Klemmfitting von UNIDELTA an einem PE-Rohr, das aus der Erde kommt

Geprüft und sicher

Unidelta Klemmfittings sind vom DVGW zugelassen und erfüllen somit die Qualitätsstandards nach DIN 8076. Sie dürfen für Trinkwasser eingesetzt werden und ihr Herstellungsprozess wird kontinuierlich durch ein zugelassenes Institut nach den Kriterien der ISO 9001 überwacht.

Unidelta YouTube Kanal

Das Unidelta Produktsortiment

Werkstoffe

  • Körper: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
  • Dichtung: NBR und EPDM
  • Druckring (Hülse): Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
  • Klemmring (Falzring): Acetalharz (POM)
  • Nutmutter: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz

  • Körper: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz.
  • In den Körper eingepresster Metall-Einsatz aus Messing

  • Körper Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
  • Dichtung Nitrilkautschuk (NBR)

  • Schrauben und Muttern: galvanisierter Stahl
  • Anbohrschellenunterteil: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
  • Dichtung: Nitrilkautschuk (NBR)
  • Anbohrschellenoberteil mit Gewindeabgang: Polypropylen (PP-B) mit hohem Stabilitätsgrad und UV-Schutz
  • Verstärkungsring: Edelstahl

  • Bolzen: Verfügbar aus Rostfreiem Stahl
  • Material: Polypropylen (PP-B) mit hohem Stabilitätsfrad und UV-Schutz
  • Dichtungen: Nitrilkautschuk (NBR)
  • Bohrer: Messing
  • Schrauben: A4 INOX-Stahl

Vorab eine Erklärung zu “SDR”:  SDR steht bei Schweißfittings (und Rohren) für "Standard Dimensio Ratio", was übersetzt standardisiertes Durchmesserverhälnis bedeutet. Es definiert das Verhältnis ziwschen dem Außendurchmesser des Rohres und der Wandstärke.

EINSATZBEREICH UND EIGENSCHAFTEN:

  • UNIDELTA Elektroschweißfittings werden hergestellt aus PE100. Sie sind für einen Nenndruck 16 bar für Wasser zugelassen und sind als S5 für den Transport von Gas klassifiziert (falls nichts anderes für den Artikel angegeben wird)
  • UNIDELTA Elektroschweißfittings können mit Rohren PE80, PE100 mit den in den Tabellen genannten SDR-Werten (siehe Feld W-SDR) verbunden werden.
  • Die Fittings (falls nichts anderes für den Artikel angegeben wird) sind auch mit Rohren SDR7.4 zum Schweißen kompatibel. ABER: Die höchste Druckstufe bleibt PN16!
  • Der Betriebsdruck on der Verbindung (Rohr + Fitting-System) ist der niedrigere Wert zwischen dem Nenndruck des Rohrs und dem Nenndruck des Fittings.
  • Elektrische Verbindungen über Klemmen Ø 4.0 mit Schweißspannung 40.0 V.
  • Jeder Artikel ist mit folgenden Angaben versehen: Barcode zum Lesen mit Barcodescanner, Nominaldurchmesser, Schmelzzeit und Abkühlzeit.
  • Die PE100-Stumpfschweißfittings von UNIDELTA sind für die Wasser- (SDR11/PN16 und SDR17/PN 10) und Gasleitung (S5 und S8) ggeignet.
  • Falls nichts anderes angegeben, sind die Übergangsstücke PN16/SDR11 für Wasser und S5 für Gas klassifiziert.

GESUNDHEITSTECHNISCHE VORSCHRIFTEN: Die Fittings von UNIDELTA sind entsprechend der in Italien und zahlreichen anderen Ländern geltenden Gesetzen und Vorschriften aus geeigneten Materialien zur Beförderung von Trinkwasser hergestellt. Sie eignen sich zur Beförderung von Trinkwasser, da sie die hygienisch-gesundheitstechnischen Normen des Ministerialerlasses n´174 vom 06.04.2004 erfüllen.

REFERENZNORMEN: UNI EN 12201, UNI EN 1555, EN 12201, EN 1555.

Betriebsdruck bei 20 °C (Wasser)

Klemmverbindungen PN 16 bar
Anschlussverschraubungen PN 16 bar
PP-Druckanbohrschelle mit Klemmanschluss PN 16 bar
PP-Spezialkupplung PN 10 bar
Anbohrschellen schwarz PN 10 bar
Anbohrschellen schwarz d160-d200 PN 6 bar
Anbohrschellen blau LABLU PN 16 bar
Kugelhähne bis d 63 / 2" PN 16 bar
Kugelhähne ab d 75 / 2"1/2 PN 10 bar

Betriebstemperatur

Bis 45°C innerhalb der Grenzen der Anwendungsgebiete von Polyethylenrohren

Maßangaben

d - Rohraußendurchmesser, g - Gewindemaß

Zertifizierung/Zulassung

  • ISO, UNI, DIN
  • bei Gewinden: UNI-ISO 7/1, DIN 2999, BS 21, EN 10226-1
  • Flanschen: Radstände und Löchter gemäß UNI 2223, DIN 8063, UNI EN 1092-1, UNI 2278

  • Fittings und Anbohrschellen: UNI 9561, UNI 9562, DIN 8076-3, ISO 14236, ISO 14360
  • Gewinde: ISO 7/1, DIN 2999, BS 21
  • Flansche: UNI 2278, DIN 8063

  • UNI EN ISO 9001:2008

  • DVGW DW-8616AU2045 und zahlreiche internationale Zulassungen

  • Mechanikprüfung K0 07 1292 MPD
  • KTW-Prüfung KR194/08 TZW
  • Mikrobiologische Prüfung MO 001A TZW

  • Entsprechend den Vorschriften für Trinkwasser nach den Bestimmungen, die in Italien und zahlreichen ausländischen Ländern gültig sind
  • D.M. m. 174 von 06/04/2004
  • KTW-Empfehlung N. C 29/94 Hygiene-Institut Gelsenkirchen
