PP-T-Stück 90° mit Außengewinde am Mittelstutzen
Klemmverbinder T-Stück 90° mit AG aus PP für PE-Rohre
Die PP-T-Stücke 90° mit Außengewinde am Mittelstutzen sind Klemmverbinder, die dazu dienen, PE-Rohre miteinander zu verbinden. Sie besitzen beidseitig eine Klemmverschraubung und ein Außengewinde am Mittelstutzen.
Eigenschaften:
Unidelta Klemmfittings sind vom DVGW zugelassen und erfüllen die Qualitätsstandards nach DIN 8076 und dürfen somit für Trinkwasser eingesetzt werden. Betriebsdruck bei 20°C PN 16 bar, Betriebstemperatur bis 45°C innerhalb der Anwendungsgebiete von Polyethylenrohren. Hoher Stabilitätsgrad und UV-Schutz.
Besonderheiten:
Für die Größen d 50 bis d 110 hat UNIDELTA das DELTONE-System entwickelt. Druckring, Klemmring und Überwurfmutter stellen ein einziges, integriertes Bauteil dar.

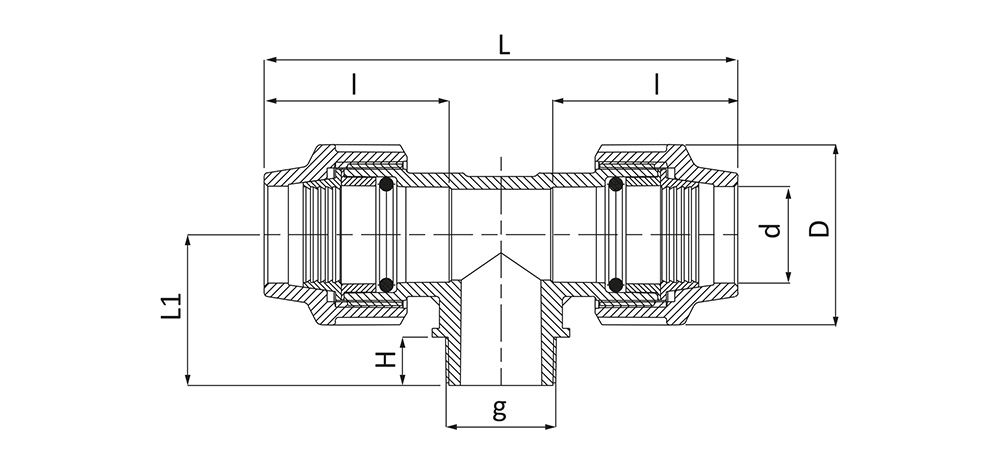

| Artikel-Nr. | DIM dxgxd | DIM MAX LxHxP | D | L | I | H | L₁ | PN | VPE 1 | VPE 2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 272-8840016048 | 16x1/2”x16 | 125x57x42 | 42 | 125 | 50 | 18 | 36 | 16 | 65 | - | Produkt merkenProdukt gemerkt |
| 272-8840016068 | 16x3/4”x16 | 125x57x42 | 42 | 125 | 50 | 18 | 36 | 16 | 65 | - | Produkt merkenProdukt gemerkt |
| 272-8840020048 | 20x1/2”x20 | 139x58x46 | 46 | 139 | 56 | 16 | 35 | 16 | 40 | 180 | Produkt merkenProdukt gemerkt |
| 272-8840020068 | 20x3/4”x20 | 139x59x46 | 46 | 139 | 56 | 17 | 36 | 16 | 40 | 180 | Produkt merkenProdukt gemerkt |
| 272-8840025048 | 25x1/2”x25 | 160x63x55 | 55 | 160 | 63 | 16 | 35 | 16 | 25 | 110 | Produkt merkenProdukt gemerkt |
| 272-8840025068 | 25x3/4”x25 | 160x64x55 | 55 | 160 | 63 | 17 | 36 | 16 | 25 | 110 | Produkt merkenProdukt gemerkt |
| 272-8840025088 | 25x1”x25 | 160x66x55 | 55 | 160 | 63 | 19 | 38 | 16 | 25 | 100 | Produkt merkenProdukt gemerkt |
| 272-8840032048 | 32x1/2”x32 | 183x67x63 | 63 | 183 | 68 | 16 | 35 | 16 | 15 | 65 | Produkt merkenProdukt gemerkt |
| 272-8840032068 | 32x3/4”x32 | 183x68x63 | 63 | 183 | 68 | 17 | 36 | 16 | 15 | 65 | Produkt merkenProdukt gemerkt |
| 272-8840032088 | 32x1”x32 | 183x71x63 | 63 | 183 | 68 | 20 | 39 | 16 | 15 | 65 | Produkt merkenProdukt gemerkt |
| 272-8840032108 | 32x1”1/4x32 | 183x73x63 | 63 | 183 | 68 | 22 | 41 | 16 | 15 | 60 | Produkt merkenProdukt gemerkt |
| 272-8840040088 | 40x1”x40 | 218x84x80 | 80 | 218 | 81 | 20 | 44 | 16 | 8 | 35 | Produkt merkenProdukt gemerkt |
| 272-8840040108 | 40x1”1/4x40 | 218x84x80 | 80 | 218 | 81 | 22 | 44 | 16 | 8 | 35 | Produkt merkenProdukt gemerkt |
| 272-8840040128 | 40x1”1/2x40 | 218x84x80 | 80 | 218 | 81 | 22 | 44 | 16 | 8 | 35 | Produkt merkenProdukt gemerkt |
| Artikel-Nr. | DIM dxgxd | DIM MAX LxHxP | D | L | I | H | L₁ | PN | VPE 1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 272-8840050108 | 50x1”1/4x50 | 287x136x96 | 96 | 287 | 103 | 24 | 78 | 16 | 17 | Produkt merkenProdukt gemerkt |
| 272-8840050128 | 50x1”1/2x50 | 287x130x96 | 96 | 287 | 103 | 23 | 82 | 16 | 17 | Produkt merkenProdukt gemerkt |
| 272-8840050168 | 50x2”x50 | 287x136x96 | 96 | 287 | 103 | 29 | 88 | 16 | 17 | Produkt merkenProdukt gemerkt |
| 272-8840063128 | 63x1”1/2x63 | 335x148x115 | 115 | 335 | 130 | 25 | 90 | 16 | 10 | Produkt merkenProdukt gemerkt |
| 272-8840063168 | 63x2”x63 | 335x150x115 | 115 | 335 | 130 | 27 | 92 | 16 | 10 | Produkt merkenProdukt gemerkt |
| 272-8840063208 | 63x2”1/2x63 | 335x151x115 | 115 | 335 | 130 | 28 | 93 | 16 | 10 | Produkt merkenProdukt gemerkt |
| 272-8840075208 | 75x2”1/2x75 | 365x165x129 | 129 | 365 | 137 | 32 | 100 | 16 | 6 | Produkt merkenProdukt gemerkt |
| 272-8840075248 | 75x3”x75 | 365x168x129 | 129 | 365 | 137 | 35 | 103 | 16 | 6 | Produkt merkenProdukt gemerkt |
| 272-8840090248 | 90x3”x90 | 408x181x155 | 155 | 408 | 155 | 35 | 103 | 16 | 4 | Produkt merkenProdukt gemerkt |
| 272-8840090328 | 90x4”x90 | 408x189x155 | 155 | 408 | 155 | 41 | 111 | 16 | 4 | Produkt merkenProdukt gemerkt |
| 272-8840110328 | 110x4”x110 | 538x220x183 | 183 | 538 | 211 | 42 | 128 | 16 | 2 | Produkt merkenProdukt gemerkt |
Das Unidelta Produktsortiment
Geprüft und sicher
Wirtschaftlich und unkompliziert
Die Unidelta Fittings für PE-Rohre sind überaus vorteilhaft, da sie einfach vor Ort, ohne Spezialwerkstoffe und unter nahezu allen äußeren Bedingungen montiert werden können. PP-Klemmfittings sind jederzeit wieder lösbar und somit wiederverwendbar. Die Schweißfittings sind für dauerhafte Verbindungen das zuverlässige Mittel der Wahl.
