PP-T-Stück 90° reduziert
Klemmverbinder T-Stück 90 ° reduziert aus PP für PE-Rohre
Die PP-T-Stücke 90° reduziert von UNIDELTA sind Klemmverbinder, die dazu dienen, PE-Rohre miteinander zu verbinden. Die reduzierte Ausführung ermöglicht den Übergang auf eine kleinere Rohrdimension, während der 90°-Winkel für eine platzsparende und effiziente Leitungsführung sorgt.
Eigenschaften:
Unidelta Klemmfittings sind vom DVGW zugelassen und erfüllen die Qualitätsstandards nach DIN 8076 und dürfen somit für Trinkwasser eingesetzt werden. Betriebsdruck bei 20°C PN 16 bar, Betriebstemperatur bis 45°C innerhalb der Anwendungsgebiete von Polyethylenrohren. Hoher Stabilitätsgrad und UV-Schutz.
Besonderheiten:
Für die Größen d 50 bis d 110 hat UNIDELTA das DELTONE-System entwickelt. Druckring, Klemmring und Überwurfmutter stellen ein einziges, integriertes Bauteil dar.
| Artikel-Nr. | DIM dxdxd | DIM MAX LxHxP | D | D1 | L | I | L1 | I1 | PN | VPE 1 | VPE 2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 272-8340020016 | 20x16x20 | 140x88x46 | 46 | 42 | 140 | 55 | 65 | 45 | 16 | 30 | - | Produkt merkenProdukt gemerkt |
| 272-8340025020 | 25x20x25 | 160x101x55 | 55 | 46 | 160 | 63 | 73 | 56 | 16 | 20 | 80 | Produkt merkenProdukt gemerkt |
| 272-8340032020 | 32x20x32 | 183x106x63 | 63 | 46 | 183 | 68 | 74 | 56 | 16 | 15 | 60 | Produkt merkenProdukt gemerkt |
| 272-8340032025 | 32x25x32 | 183x116x63 | 63 | 55 | 183 | 68 | 84 | 64 | 16 | 12 | 55 | Produkt merkenProdukt gemerkt |
| 272-8340040025 | 40x25x40 | 222x132x80 | 80 | 55 | 222 | 83 | 92 | 68 | 16 | 6 | 32 | Produkt merkenProdukt gemerkt |
| 272-8340040032 | 40x32x40 | 222x141x80 | 80 | 63 | 222 | 83 | 101 | 79 | 16 | 6 | 30 | Produkt merkenProdukt gemerkt |

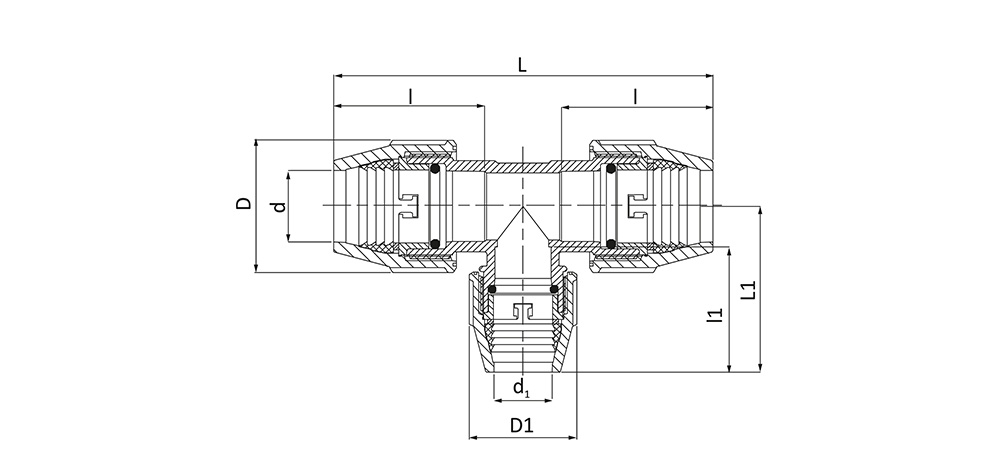

| Artikel-Nr. | DIM dxdxd | DIM MAX LxHxP | D | D1 | L | I | L1 | I1 | PN | VPE 1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 272-8340050025 | 50x25x50 | 287x149x96 | 96 | 55 | 287 | 104 | 101 | 63 | 16 | 16 | Produkt merkenProdukt gemerkt |
| 272-8340050032 | 50x32x50 | 287x156x96 | 96 | 63 | 287 | 104 | 108 | 68 | 16 | 16 | Produkt merkenProdukt gemerkt |
| 272-8340050040 | 50x40x50 | 287x174x96 | 96 | 80 | 287 | 104 | 126 | 94 | 16 | 15 | Produkt merkenProdukt gemerkt |
| 272-8340063025 | 63x25x63 | 336x174x115 | 115 | 55 | 336 | 133 | 116 | 62 | 16 | 11 | Produkt merkenProdukt gemerkt |
| 272-8340063032 | 63x32x63 | 336x171x115 | 115 | 63 | 336 | 133 | 113 | 67 | 16 | 11 | Produkt merkenProdukt gemerkt |
| 272-8340063040 | 63x40x63 | 336x194x115 | 115 | 80 | 336 | 133 | 136 | 94 | 16 | 8 | Produkt merkenProdukt gemerkt |
| 272-8340063050 | 63x50x63 | 336x215x115 | 115 | 96 | 336 | 133 | 157 | 111 | 16 | 7 | Produkt merkenProdukt gemerkt |
| 272-8340075050 | 75x50x75 | 365x245x129 | 129 | 96 | 365 | 136 | 180 | 120 | 16 | 6 | Produkt merkenProdukt gemerkt |
| 272-8340075063 | 75x63x75 | 365x235x129 | 129 | 115 | 365 | 136 | 170 | 123 | 16 | 5 | Produkt merkenProdukt gemerkt |
| 272-8340090063 | 90x63x90 | 415x270x155 | 155 | 115 | 415 | 154 | 192 | 133 | 16 | 3 | Produkt merkenProdukt gemerkt |
| 272-8340090075 | 90x75x90 | 407x273x155 | 155 | 129 | 407 | 154 | 195 | 136 | 16 | 3 | Produkt merkenProdukt gemerkt |
| 272-8340110075 | 110x75x110 | 535x312x183 | 183 | 129 | 535 | 203 | 220 | 149 | 16 | 2 | Produkt merkenProdukt gemerkt |
| 272-8340110090 | 110x90x110 | 535x323x183 | 183 | 155 | 535 | 203 | 231 | 156 | 16 | 2 | Produkt merkenProdukt gemerkt |
Das Unidelta Produktsortiment
Geprüft und sicher
Wirtschaftlich und unkompliziert
Die Unidelta Fittings für PE-Rohre sind überaus vorteilhaft, da sie einfach vor Ort, ohne Spezialwerkstoffe und unter nahezu allen äußeren Bedingungen montiert werden können. PP-Klemmfittings sind jederzeit wieder lösbar und somit wiederverwendbar. Die Schweißfittings sind für dauerhafte Verbindungen das zuverlässige Mittel der Wahl.
